В любой сложной трубопроводной системе управление изменениями диаметра труб является фундаментальной проблемой.
Переходник для стыковой сварки является инженерным решением этой задачи. Этот фитинг — это не просто простой соединитель, он тщательно разработан для создания плавного и постепенного перехода между трубами двух разных размеров, обеспечивая оптимальный поток и целостность системы.
В этом руководстве вы познакомитесь с двумя основными типами переходников — концентрическими и эксцентричными — объясните их уникальную конструкцию, основные области применения и способы выбора идеального фитинга для ваших конкретных потребностей.
Понимание роли переходника для стыковой сварки
Переходник для стыковой сварки действует как специализированная воронка, соединяющая большую трубу с меньшей. Соединив их надежным стыковым швом, он становится неотъемлемой частью трубопровода. Его основные функции заключаются в следующем:
- Обеспечьте плавный путь потока : постепенное сужение предотвращает резкие изменения, которые могут вызвать турбулентность, потерю давления и «узкие места» в системе.
- Поддержание целостности системы . Правильно сваренный переходник так же прочен, как и сама труба, он защищает от утечек и выдерживает термическую деформацию, особенно в условиях высокого давления.
- Гибкая конструкция : переходники позволяют инженерам адаптировать компоновку трубопроводов для удовлетворения конкретных гидравлических требований или для установки сложных конфигураций в ограниченном пространстве.
Концентрические переходники: стандарт для вертикальных трубопроводов
Концентрический переходник имеет форму конуса с центральной линией, симметричной на обоих концах. Такая конструкция делает его идеальным выбором для большинства вертикальных трасс трубопроводов.
Ключевые преимущества:
- Симметричный поток: форма конуса гарантирует, что поток жидкости остается идеально центрированным, что имеет решающее значение для предотвращения неравномерного износа и турбулентности.
- Идеально подходит для соединений насосов : это предпочтительный фитинг для всасывающих и нагнетательных линий насоса, поскольку он обеспечивает равномерный профиль потока, что повышает эффективность насоса и снижает уровень шума.
- Эффективен с абразивными жидкостями : плавный и равномерный переход очень эффективен при транспортировке суспензий и других абразивных сред, не создавая зон повышенного износа.
Эксцентриковые переходники: решение для горизонтальных трубопроводов
Эксцентриковый переходник имеет смещенную конструкцию, в которой одна сторона плоская и совмещена с присоединенными трубами. Эта, казалось бы, простая функция имеет решающее значение для горизонтальных приложений.
Ключевые преимущества:
- Предотвращает захват воздуха и газа : при установке плоской стороной вверх («FOT» — «Плоская сверху») предотвращает скопление воздуха или газа в верхней точке трубы, что жизненно важно для всасывающих линий насоса во избежание кавитации.
- Обеспечивает полный дренаж : при установке плоской стороной вниз («FOB» — «Плоская сторона снизу») предотвращает скопление жидкостей, твердых частиц или шлама в точке перехода, обеспечивая возможность полного дренажа трубы.
- Поддерживает уровень трубы . Конструкция со смещением необходима, когда трубопроводу необходимо поддерживать постоянную высоту нижней или верхней точки, например, при прохождении вдоль эстакады для труб.
Когда использовать эксцентриковый переходник:
Выбирайте эксцентриковый переходник для горизонтальных трубопроводов, чтобы эффективно контролировать скопление газа (плоской стороной вверх) или жидкостей/твердых веществ (плоской стороной вниз).

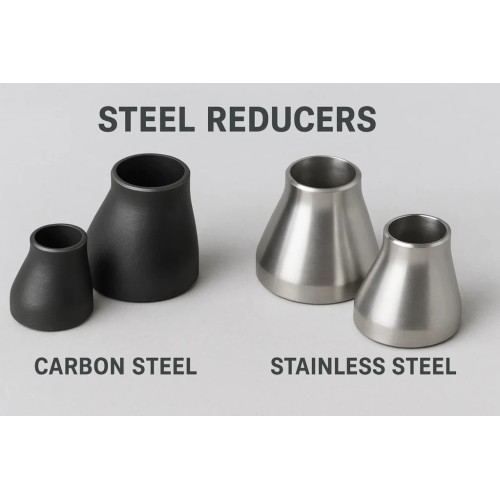

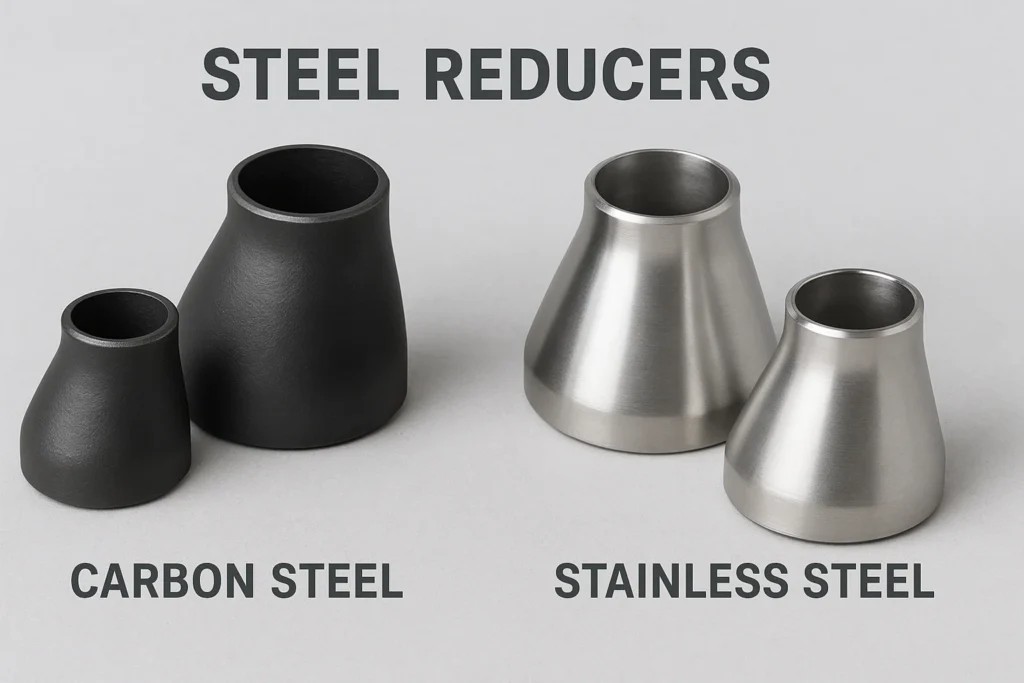

Выбор материала: подбор переходника в соответствии с применением
Производительность редуктора определяется его материалом. Мы предлагаем широкий ассортимент для решения любых эксплуатационных задач.
- Редукторы из углеродистой стали : рабочая лошадка в отрасли, обеспечивающая исключительную прочность и устойчивость к давлению. Идеально подходит для общепромышленного применения.
- Марки : A234 WPB, A420 WPL6, MSS-SP-75 WPHY и т. д.
- Редукторы из нержавеющей стали : разработаны для обеспечения превосходной коррозионной стойкости, что делает их незаменимыми для химической обработки, фармацевтики и любой среды с агрессивными средами.
- Марки : ASTM A403 WP 304/304L, 316/316L, 317, 321, 904L и т. д.
- Редукторы из легированной стали : предназначены для экстремальных условий эксплуатации и обеспечивают повышенную производительность в условиях высоких температур и высокого давления, например, на электростанциях и нефтеперерабатывающих заводах.
- Марки : A234 WP1, WP5, WP9, WP11, WP22, WP91 и т. д.
Заключение
Выбор между концентрическим и эксцентриковым переходником является важным решением, которое напрямую влияет на эффективность, безопасность и долговечность вашей трубопроводной системы. Поняв фундаментальные различия в конструкции и согласовав их с вашим применением (вертикальное и горизонтальное, газовое и жидкостное), вы сможете обеспечить оптимальную производительность.
В JSFITTINGS мы стремимся предоставить вам переходники для стыковой сварки, которые не только соответствуют, но и превосходят ваши ожидания. Наши концентрические и эксцентрические переходники играют решающую роль в обеспечении функциональности, эффективности и долговечности трубопроводных систем в различных отраслях промышленности.
