Фитинги под сварку встык (BW) являются важными компонентами промышленных трубопроводных систем. Они облегчают изменение направления, соединение ответвлений и уменьшение диаметра труб. Являясь ведущим производителем, мы поставляем высокопроизводительные фитинги BW для трубопроводов большого диаметра и критически важных инфраструктурных проектов по всему миру.
Что такое фитинги для стыковых сварных труб?
Фитинг для стыковой сварки — это свариваемый компонент трубы, используемый для изменения направления потока, ответвления или присоединения оборудования к системе. В отличие от вариантов с раструбной сваркой или резьбовых соединений, фитинги для стыковой сварки привариваются непосредственно к концам труб. Это создает постоянное, герметичное и высокопрочное соединение.
Большинство фитингов для стыковой сварки из кованой стали производятся в соответствии со стандартом ASME B16.9. Они доступны в широком диапазоне размеров, обычно от 1/2 дюйма до 72 дюймов, что отвечает потребностям крупных промышленных трубопроводных сетей.

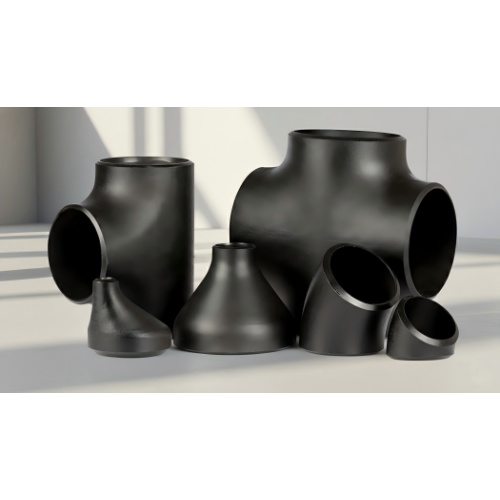

Основные типы фитингов для стыковой сварки
1. Отводы под сварку встык (45°, 90°, 180°)
Колено используется для перенаправления потока жидкости. Они классифицируются по радиусу изгиба:
- Отводы с длинным радиусом (LR): Радиус в 1,5 раза превышает номинальный диаметр трубы (1,5D). Они обеспечивают более низкое сопротивление потоку и перепад давления.
- Отводы с коротким радиусом (SR): Радиус равен диаметру трубы (1D). Они идеально подходят для ограниченного пространства и компактной планировки.
- Отводы на 180 градусов: часто называемые обратными отводами, они используются в нагревательных змеевиках и теплообменниках.
2. Тройники под стыковую сварку (равные и переходные)
- Равный тройник : используется, когда патрубок имеет тот же диаметр, что и главный коллектор.
- Редукционный тройник: имеет ответвление меньшего размера, чем основной участок, что обеспечивает точное распределение потока.
3. Переходники для труб (концентрические и эксцентрические)
Переходники регулируют размер трубы для управления скоростью потока.
- Концентрические переходники : поддерживают общую осевую линию, используются в основном в вертикальных трубопроводах.
- Эксцентриковые переходники : имеют смещенную осевую линию для предотвращения образования воздушных карманов или облегчения дренажа, обычно используются в горизонтальных всасывающих насосах.
4. Заглушки и крестовины для труб
- Колпачки : используются для герметизации конца трубопровода.
- Кресты: Обеспечивают четырехсторонние соединения для сложных требований к разветвлению.
Спецификации и стандарты материалов
Выбор материала имеет решающее значение для целостности трубопровода. Мы поставляем фитинги различных марок, отвечающие конкретным требованиям к температуре, давлению и коррозии.
Фитинги для стыковой сварки из углеродистой стали
Отраслевой стандарт для общей работы при высоких температурах.
- Распространенные марки: ASTM A234 WPB (наиболее распространенный), WPC.
- Высокопроизводительные марки: MSS-SP-75 WPHY 42, 52, 60, 65, 70 (для транспортировки нефти и газа).
- Типичные расписания: SCH 40, STD, SCH 80, XS, SCH 160, XXS.
Фитинги BW из нержавеющей стали
Предпочтение отдается коррозионной стойкости и гигиеничности.
- Распространенные марки: ASTM A403 WP304/304L, WP316/316L.
- Преимущество: нержавеющая сталь часто используется в Списке 10 из соображений экономической эффективности в приложениях с низким давлением.
Фитинги из легированной стали
Разработан для экстремальных условий.
- Распространенные марки: ASTM A234 WP1, WP5, WP9, WP11, WP22, WP91.
- Область применения: электростанции, химическая обработка и нефтеперерабатывающие заводы.
Технические преимущества стыковых сварных соединений
Почему глобальные дистрибьюторы и инженеры предпочитают фитинги с стыковой сваркой для крупномасштабных проектов?
- Структурная целостность: сварное соединение становится частью непрерывной металлической конструкции, обеспечивая превосходную прочность.
- Герметичность: исключает потенциальные пути утечек в резьбовых или болтовых соединениях.
- Плавный внутренний поток: согласованная толщина стенок (графики) обеспечивает плавный переход и минимизирует турбулентность/эрозию.
- Скошенные концы (ASME B16.25): Все наши фитинги BW имеют скошенные концы, обработанные с высокой точностью. Это позволяет выполнять сварку с полным проваром без дополнительной подготовки места.
- Экономическая эффективность: фитинги BW представляют собой более легкое, компактное и более экономичное решение, чем тяжелые фланцевые системы.
Почему источник от нас?
Как специализированная экспортная фабрика, мы поддерживаем надежный склад фитингов, соответствующих стандарту ASME B16.9. Мы поддерживаем оптовые заказы для международных акционеров и обеспечиваем полную отслеживаемость материалов (MTR). Независимо от того, требуется ли вам ДСП из углеродистой стали для нефтепроводов или из нержавеющей стали 316L для химической обработки, наша продукция соответствует самым высоким мировым стандартам.
Ключевые технические параметры для заказа:
- Тип: колено, тройник, редуктор и т. д.
- Размер: Номинальный размер трубы (NPS).
- Толщина стенок: График (Щ 10, 40, 80 и т.д.).
- Материал: углеродистая, нержавеющая или легированная сталь.
- Стандарт: ASME B16.9, DIN или JIS.
