Накидной фланец и фланцы с приварной горловиной: сравнительное руководство
2025,12,12
Выбор правильного фланца имеет решающее значение для безопасности и эффективности любой трубопроводной системы. Двумя наиболее распространенными вариантами являются накидные фланцы и фланцы с приварной горловиной. Хотя оба они служат одной и той же фундаментальной цели, их конструкция, номинальное давление и методы установки существенно различаются.
1. Накидные фланцы
В соответствии со своим названием, фланцы Slip-On имеют отверстие немного большее, чем труба, что позволяет им скользить непосредственно по концу трубы. Для надежности соединения угловые сварные швы наносятся как на внутреннюю, так и на внешнюю окружность фланца.
Почему стоит выбрать накладные фланцы?
- Упрощенная установка: поскольку они скользят по трубе, выравнивание, как правило, проще, и они не требуют обрезания трубы до точной длины перед установкой.
- Экономическая эффективность: благодаря более простой конструкции и меньшей массе материала эти фланцы обычно имеют более низкую закупочную цену, чем альтернативные варианты приварной шейки.
- Широкая сфера применения: они являются стандартным выбором для общего применения, включая водопроводы, системы отопления, вентиляции и кондиционирования низкого давления и трубопроводы некритических инженерных сетей.
Накидные фланцы Недостатки
- Структурные ограничения: поскольку фланец приварен снаружи, а не является неотъемлемой частью стенки трубы, он обеспечивает меньшую структурную прочность.
- Ограничения по давлению: их не рекомендуется использовать в средах с высоким давлением или высокой цикличностью, где может возникнуть усталость.
- Риски утечек. Использование угловых сварных швов вместо стыковой сварки с полным проплавлением может создать потенциальные пути утечки, если сварка не идеальна или если система сильно вибрирует.
2. Фланцы с приварной горловиной

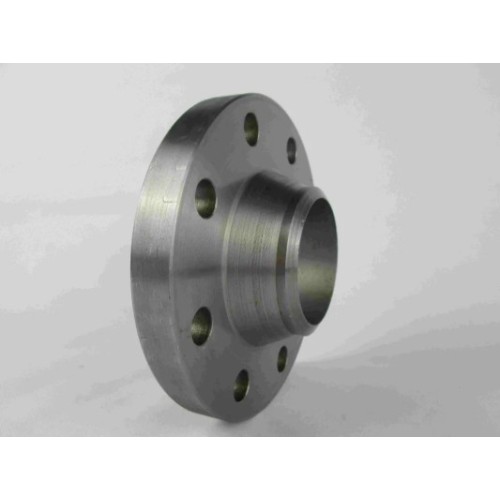

Фланцы Weld Neck (WN) легко узнать по длинной конической ступице. Эта втулка соответствует толщине стенки трубы и приваривается непосредственно к трубе, создавая бесшовное усиление конструкции.
Почему стоит выбрать фланцы с приварной горловиной?
- Максимальная долговечность: коническая ступица передает напряжение с фланца на саму трубу, предотвращая концентрацию напряжения в точке соединения.
- Созданы для экстремальных условий: фланцы WN являются отраслевым стандартом для применений с высоким давлением, высокой температурой и минусовой температурой, встречающихся в нефтегазовой, химической промышленности и производстве электроэнергии.
- Предотвращение утечек: стыковая сварка с полным проваром обеспечивает превосходную целостность соединения, значительно снижая риск утечек по сравнению с конструкциями с угловой сваркой.
Недостатки приварных фланцев
- Более высокие инвестиции: сложный процесс ковки и больший вес материала делают покупку фланцев WN более дорогой.
- Требования к установке: для правильного выполнения стыковой сварки требуется точное выравнивание труб и квалифицированная рабочая сила, что увеличивает время и стоимость установки.
- Требования к пространству: Выступающая ступица увеличивает длину узла, что может быть проблематично в ограниченном пространстве с ограниченным зазором.
Руководство по принятию решений: какой из них вам нужен?
При выборе фланцев Slip-On и Weld Neck выбор зависит от условий применения:
1. Оцените окружающую среду. Если ваша система работает под высоким давлением, очень высокой температурой или летучими жидкостями, в целях безопасности необходимы фланцы с приварной горловиной. Для стандартных систем низкого давления достаточно фланцев Slip-On.
2. Рассмотрите бюджет. Если сохранение первоначальных затрат на материалы на низком уровне является приоритетом и условия эксплуатации позволяют это, то фланцы Slip-On предлагают наилучшее соотношение цены и качества.
3. Оценка усталостного ресурса. Для систем, подверженных вибрации или колебаниям потока, структурная жесткость фланца с приварной шейкой обеспечивает лучшую долговременную надежность.
4. Факторы установки. Если простота установки важнее максимального номинального давления, то фланцы Slip-On устанавливаются быстрее.
